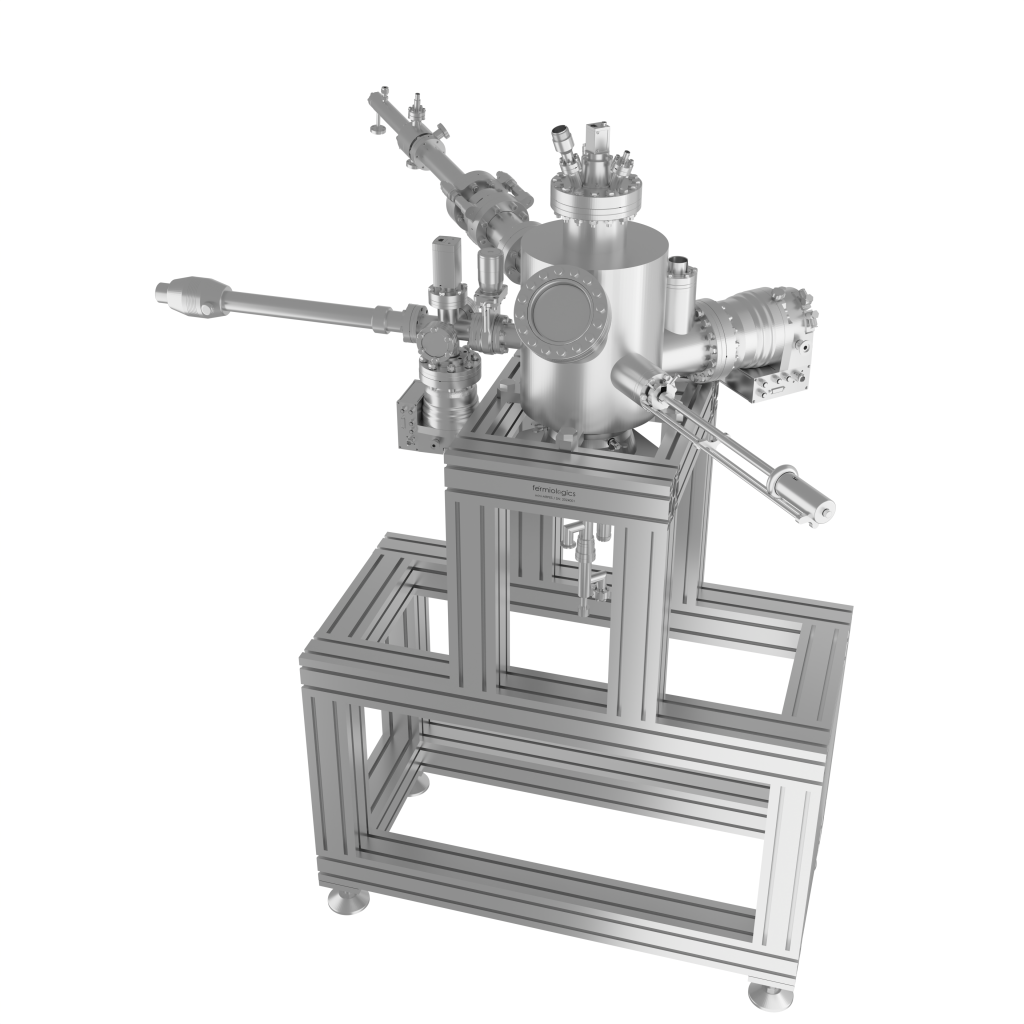

mini-ARPES
„mini-ARPES“ ist die Komplettlösung für die winkelaufgelösten Photoemissionsexperimente im Labor oder am Synchrotron ausgestattet mit FeSuMa 2.0 und NorFi Kryo-Manipulator. Es umfasst die folgenden Komponenten:
- FeSuMa 2.0 (Fermi Surface Mapper)
- Computer-System
- NorFi (Normal Finder) Probenkryomanipulator
- Fokussierte Hochintensitäts-VUV-Quelle

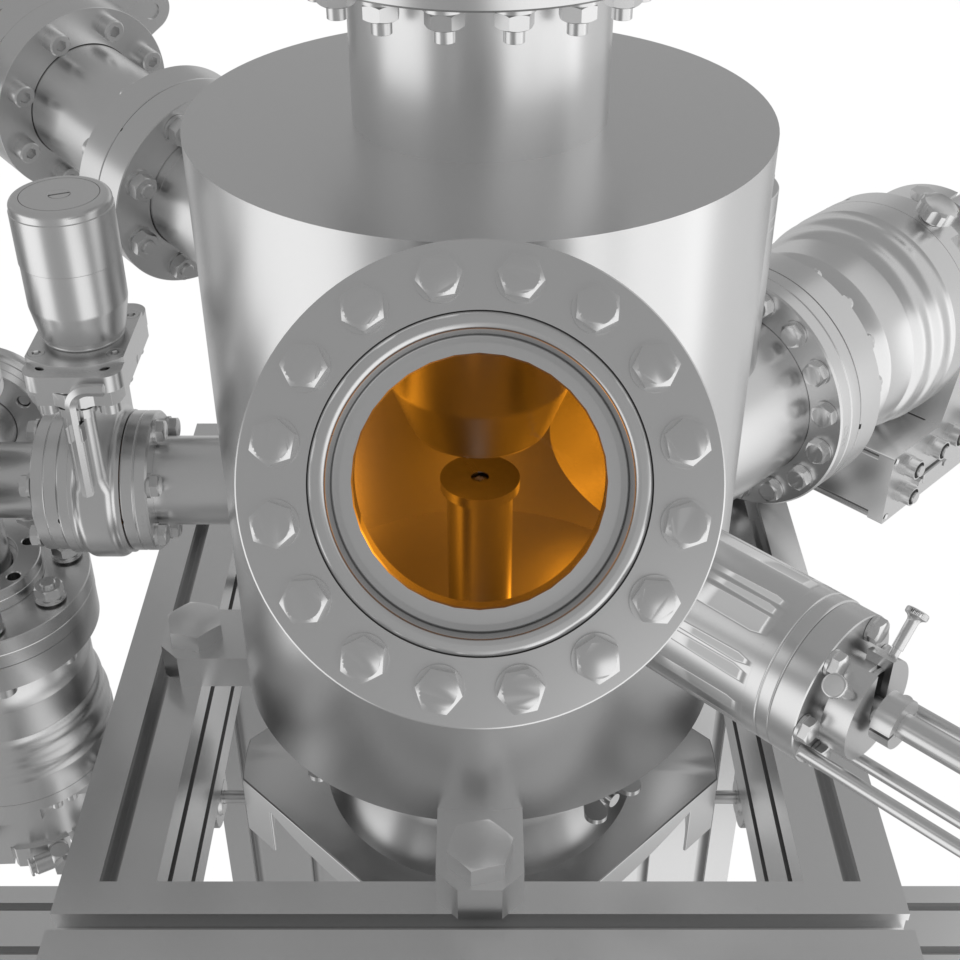

- UHV-Mu-Metall-Kammer
- Ladeschleuse
- Transfer-System
- Vakuum-Messgeräte
- Vakuum-Komponenten
- Pumpsystem für die Kammer und die Lichtquelle
- Tragendes Gestell
- Wasserkühlsystem
- Elektronik-Rack
Spezifikationen:
- Kinetischer Energiebereich von FeSuMa: 0,5 eV – 100 eV
- Arbeitsabstand: 36 mm
- Drei Fourier-Modi: 32°, 28°, 16°
- Direktmodus-Linsenaufnahme: 36°
- Winkelakzeptanz mit Bias-Spannung: bis zu 50°-55°
- Winkelauflösung in den Fourier-Moden – besser als 0,2° bei einer Probe von < 0,5 mm
- Die bisher gezeigte Gesamtenergieauflösung beträgt 12 meV (Einkristall bei 3 K, Fourier 28°-Modus, hν=6 eV)
- 2D-Raumauflösung im direkten Modus <30 μm.
- Effektive Detektorfläche > 99%
- Ausheizbar bis 150 °C
- Anfängliche Abkühlungszeit 15 min
- Nominale Temperaturstabilität (mit Regler) 50 mK
- Basistemperatur < 8K
- Punktdurchmesser < 300 μm
- Linienbreite (HeI) < 3 meV
