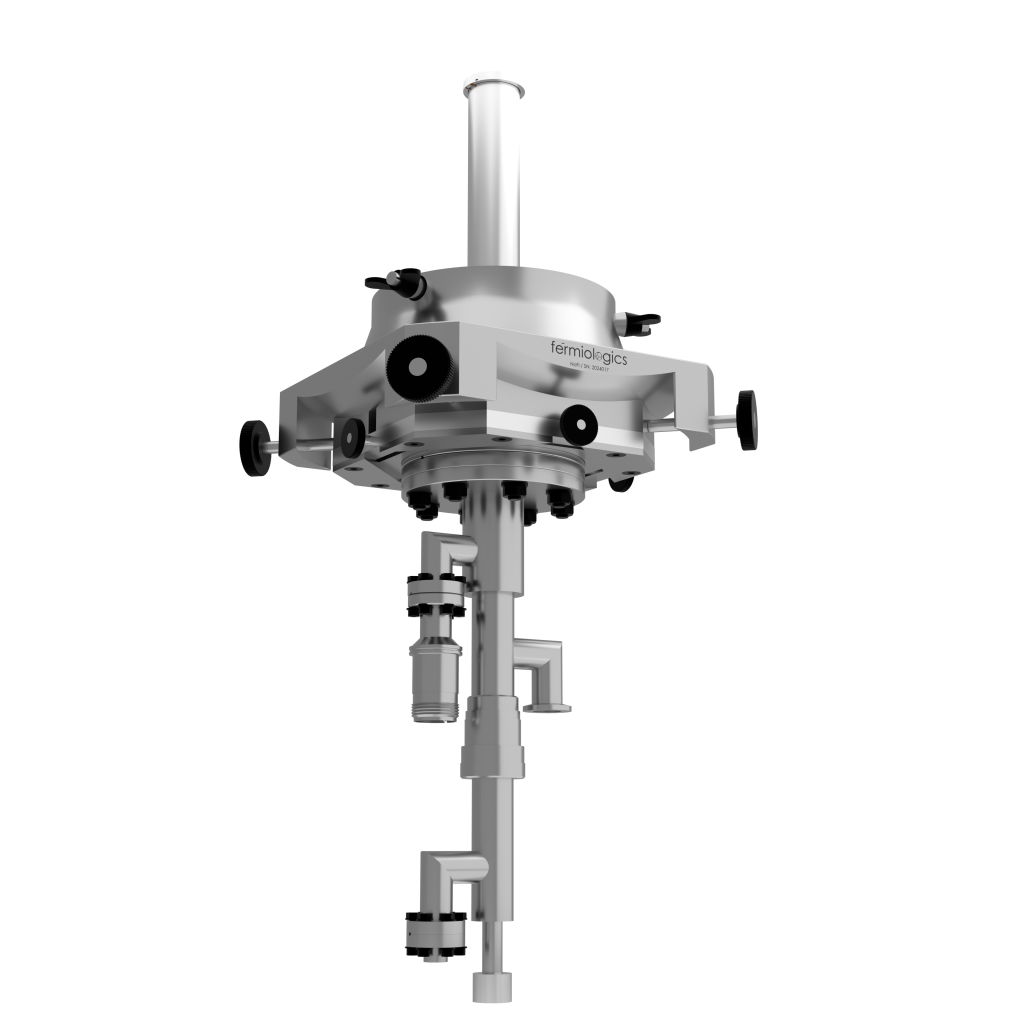

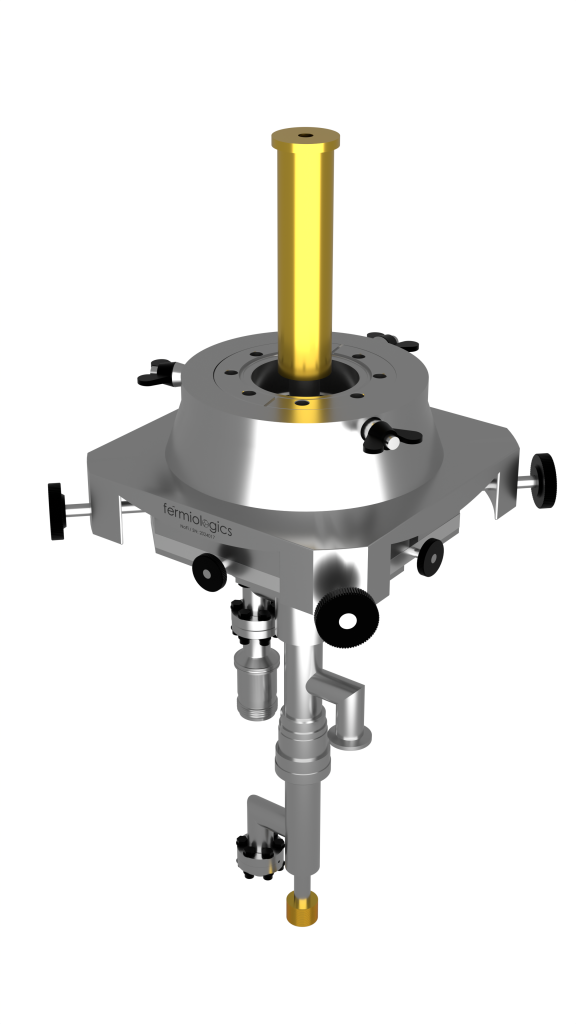

NorFi

NorFi steht für Normal Finder. Bei modernen ARPES-Experimenten mit scannenden halbkugelförmigen oder abbildenden Analysatoren wie dem FeSuMa ist eine umfangreiche Drehung der Probe nicht erforderlich. Die Einstellung beschränkt sich auf die Ausrichtung der Normalen auf der Probenoberfläche mit der Achse des Analysators.

Wir bieten zwei Typen dieses Kryo-Manipulators an:

NorFi-A verfügt über einen isolierten Probenhalter und die Möglichkeit, eine Bias-Spannung anzulegen, was bei Kopplung mit FeSuMa zu einer verbesserten Winkelakzeptanz (50-55°) führt.

NorFi-T bietet die niedrigste Basistemperatur < 5 K.

Beide Versionen können optional mit einer differenziell gepumpten Drehdurchführung ausgestattet werden.

In einer Basisposition schützt NorFi die zylindrische Symmetrie der Elektronenbahnen. Dies ist wichtig, um Verzerrungen der Winkelverteilung aufgrund von Asymmetrien des elektrischen Feldes zu vermeiden. Die intuitive manuelle Bedienung zusammen mit den Abbildungsmöglichkeiten von FeSuMa ermöglicht eine schnelle Ausrichtung der Normalen zur Probenoberfläche mit der Achse des Analysators. Das Design des mechanischen Teils von NorFi ist geschützt ( Eingetragenes Design Nr. 402023201536-0001 ).

  • 6 Freiheitsgrade (+-5mm räumlich, +-5° winklig) mit optionaler azimutaler Drehung von 360°
  • Nominale Temperaturstabilität (mit Controller) 50 mK
  • Basistemperatur mit Bias-Option < 8K
  • Ausheizbar bis 150 °C
  • Anfängliche Abkühlungszeit 15 min
  • Montageflansch DN63CF (4,50″ OD)
  • Länge (für mini-ARPES-Kammer) 57 cm
